科普 | 吸波材料的吸波原理及应用

人气:898 发表时间:2023-11-4 12:59:07

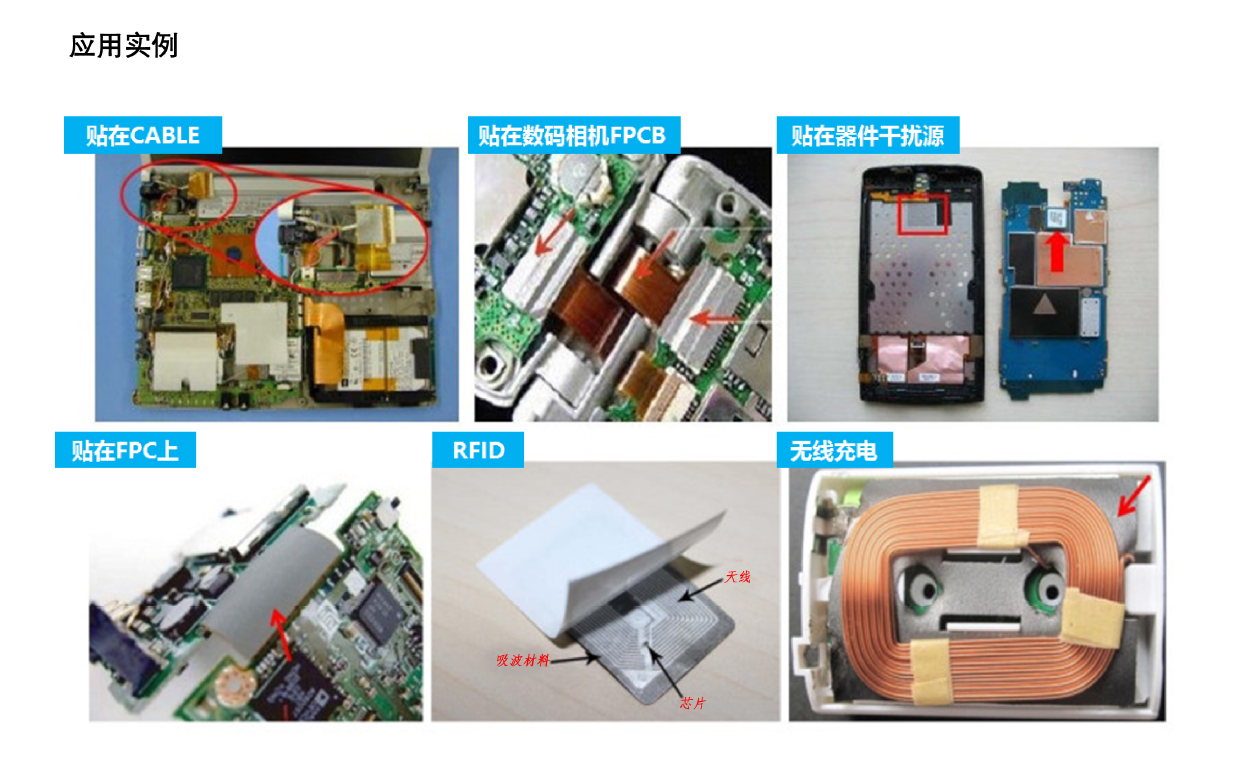

吸波材料用途:1、吸收电磁波及干扰2、隔离相邻两元件之间段造成的耦合干扰。3、降低电磁干扰所造成的不稳定现象。4、降低屏蔽体感应的表面电流等。5、应用于主机板、高频电子元件、通讯产品、GPS、笔记本电脑、电视等电路上之隔离或阻绝干扰。

吸波材料:在NFC/RFID设备中,电子标签要集成或贴合到产品上,作为设备的一个部件发挥功能,往往因空间有限,不可避免要将电子标签(通常是被动式的)贴在金属等导电物体表面或贴在临近位置有金属器件的地方。这样一来,标签在读卡器发出的信号作用下激发感应出的交变电磁场很容易受到金属的涡流衰减作用而使信号强度大大减弱,导致读取过程失败。因此需要在产品中增加抗金属材料吸波材料提高读卡灵敏度。

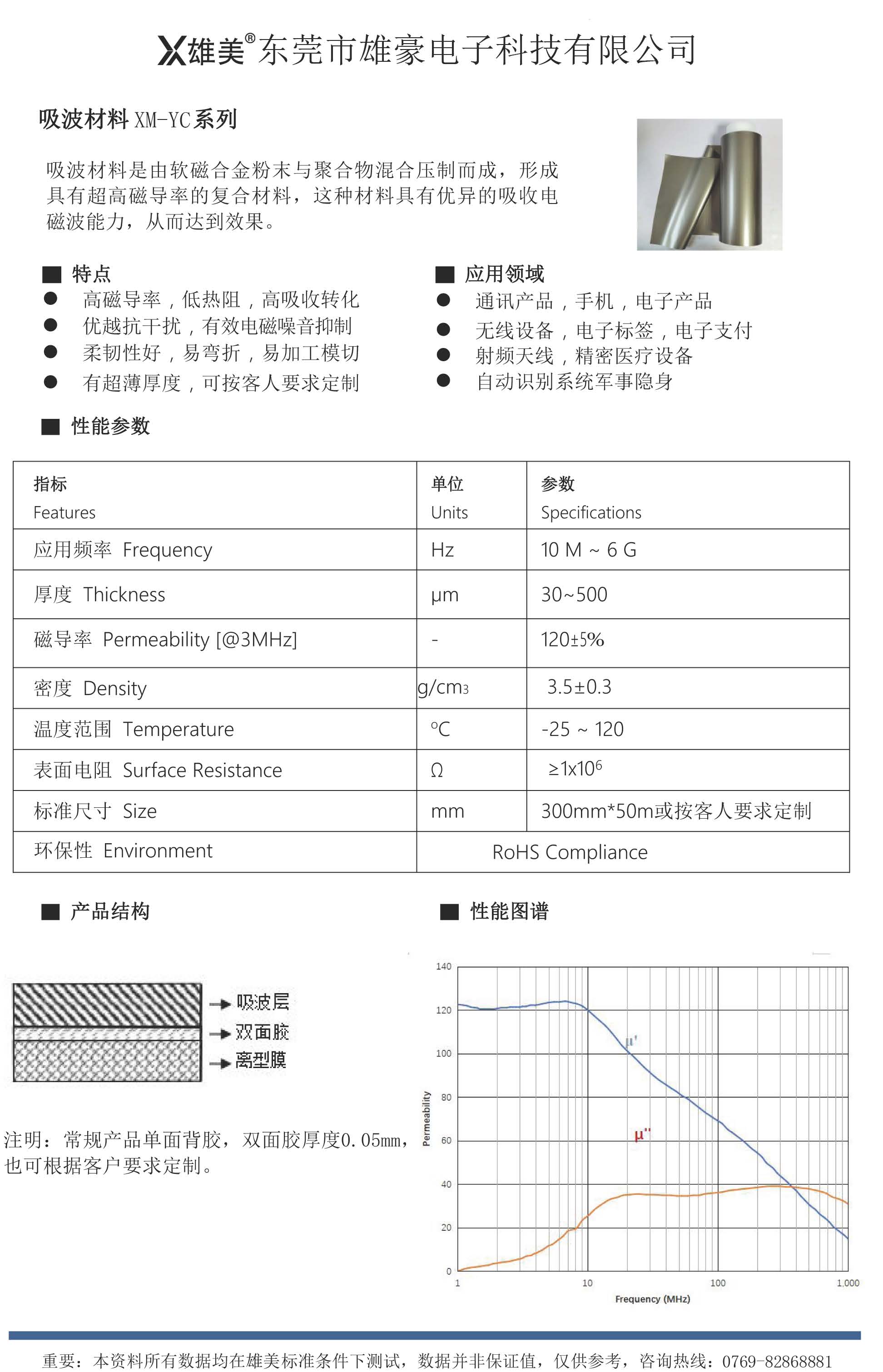

所谓吸波材料,指能吸收或者大幅减弱接收到的电磁波能量,从而减少电磁波的干扰的一类材料。军用吸波材料形态主要以涂层为主,民用频率相对较低,以薄膜或贴片为主。对于不同的电磁波频率,有非常多的材料形态可选。


5G通讯及其他高频器件的远场环境解决对策

高频远场电磁环境ISSUE解决原理与近场有差异,我们采用高频吸波材料,作用如下:

  • 降低自由空间反射:应用于金属表面时,吸波材料将大大减小金属物或者结构引起的电磁波反射。

  • 抑制空腔谐振:吸波材料贴在导电腔体内可有效抑制高次谐波产生谐振,保证电路正常工作。

  • 减少表面行波:对于沿着传输线或者等效传输线以及导体表面的爬行波,吸波材料可以有效吸收。

其终端应用市场为:

  • 商业通讯:天线、基站、光模块、路由器、交换机等

  • 毫米波应用:5G通信、毫米波雷达

  • 工业电子:汽车电子、无人机等

  • 仪器测量:功放、滤波器、测试系统

  • 安全国防:雷达系统、航空航天等
